Аппараты стальные цельносварные от производителяСимферополь

Стоимость производства:

от 15 000 руб.

Объем, куб. м.:

В-0,025 В-0,04 В-0,063 В-0.1 В-0,16 В-0,25 В-0.63 В-1 В-10 В-100 В-16 В-2 В-25 В-3,2 В-32 В-40 В-5 В-50 В-6.3 В-63 В-80 В-0,01

Среда:

Бензин Вода Диз. топливо Конденсат Нефтепродукты Нефть

Сварные емкостные аппараты, изготовленные из стали, являются неотъемлемой частью производства, в котором используются жидкие или газообразные фазы веществ. Устройства применяют и в качестве самостоятельной конструкции, предназначающейся для хранения производственных продуктов и реагентов, и для работы в составе различных технологических установок. В этом случае цельносварные емкостные аппараты выполняют функции промежуточных или конечных резервуаров (емкостей). Рабочее давление – до 1,6МПа. Условный проход – 300-3000 мм. Плотность среды – не более1600 кг/м3.

Устройство

Аппараты стальные цельносварные и отличаются простой конструкцией, состоящей из цилиндробразного резервуара (соответственно, изготовленного из стали путем цельной сварки, что придает больше прочности и надежности изделию) и люка, необходимого для наполнения и слива. Агрегат также оснащается дополнительными штуцерами. Емкость удерживается на специальных опорах. Модели отличаются исходя из технических характеристик: вида стали, из которой устройство изготавливается, толщины стенок резервуара, формы днища, объема, типа поддерживающих конструкций, рабочей среды (для жидкой или газовой) и пр.

ООО Химмаш производит стальные цельносварные аппараты двух видов: вертикальные и горизонтальные варианты. Существует 4 основных видов данного оборудования в вертикальном исполнении: ВЭЭ, ВПП, ВКК, ВПК. Горизонтальные цельносварные изделия представлены в 3-х видах: ГЭЭ, ГКК и ГПП. Первая буква аббревиатуры означает вертикальность или горизонтальность техники, а две последние обозначают форму нижней и верхней поверхностей емкости. Днище может быть эллиптическим или коническим, плоским или отбортованным. Стальные аппараты емкостные цельносварные могут эксплуатироваться в разных климатических условиях. Маркировка УХЛ1 на модели говорит о возможности работы в регионах с холодным и умеренным климатом. Т1 обозначает, что устройство разработано для местностей тропического пояса.

Применение

Емкостные аппараты стальные цельносварные применяются для работ в различных отраслях промышленности: металлургии, газо- и нефтепереработке, химическом производстве. Резервуары этого типа используют также в сельском хозяйстве и пищевой промышленности, на станциях пенотушения и котельных. Эксплуатация возможна в сейсмически опасных зонах – до 7 баллов по шкале Рихтера.

Поставка аппаратов стальных цельносварных в г. Симферополь осуществляется из Пензы

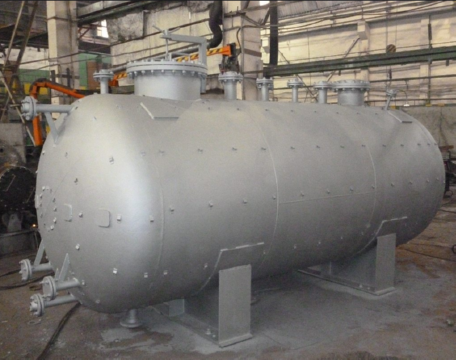

Аппараты ГЭЭ
(горизонтальные с эллиптическими днищами)

Условное обозначение	Объем, м.³	Условное давление, МПа	Диаметр, мм	Длина, мм	Высота, мм	Масса, кг
ГЭЭ1-1-6,3	6,3	0,6 1,0 1,6	1600	3530	2455 2485 2490	1850 1980 2605
ГЭЭ1-1-10	10	0,6 1,0 1,6	2000	3690 3690 3740	2870 2900 2905	2565 3045 3885
ГЭЭ1-1-16	16	0,6 1,0 1,6	2000	5390 5390 5440	2870 2900 2905	3275 3920 5105
ГЭЭ1-1-25	25	0,6 1,0 1,6	2400	5940 5955 5975	3280 3315 3320	4420 5800 7570
ГЭЭ1-1-40	40	0,6 1,0 1,6	2400	9435 9455 9470	3280 3315 3320	6155 8365 10995
ГЭЭ1-1-50	50	0,6 1,0 1,6	2800	8655 8710 8710	3690 3720 3725	8320 9710 13880
ГЭЭ1-1-63	63	0,6 1,0 1,6	2800	10665 10710 10710	3690 3720 3725	9750 11440 16470
ГЭЭ1-1-80	80	0,6 1,0 1,6	3000	11735 11735 11790	3885 3925 3925	11455 15345 20805
ГЭЭ1-1-100	100	0,6 1,0 1,6	3000	14740 14740 14790	3885 3925 3925	15700 18700 25550

Аппараты ГЭЭ по желанию заказчика могут комплектоваться устройством для постоянного или периодического подогрева (или охлаждения).

Аппараты ВЭЭ
(вертикальные с эллиптическими днищами)

Условное обозначение	Объем, м.³	Условное давление, МПа	Диаметр, мм	Высота, мм	Ширина, мм	Масса, кг
ВЭЭ1-1-1	1	0,6 1,0 1,6	1000	2050	1350 1360 1360	445 550 625
ВЭЭ1-1-2	2	0,6 1,0 1,6	1200	2450	1640 1645 1655	630 780 1020
ВЭЭ1-1-3,2	3,2	0,6 1,0 1,6	1400	2950	1925 1930 1950	890 1100 1420
ВЭЭ1-1-5	5	0,6 1,0 1,6	1600	3500	2245 2255 2260	1360 1630 2030
ВЭЭ1-1-6,3	6,3	0,6 1,0 1,6	1600	4150	2245 2255 2260	1590 1940 2380
ВЭЭ1-1-10	10	0,6 1,0 1,6	2000	4200	2705 2715 2730	2230 2690 3590
ВЭЭ1-1-16	16	0,6 1,0 1,6	2000	6350	2860 2860 2870	3740 3940 5400
ВЭЭ1-1-25	25	0,6 1,0 1,6	2400	6550	3285 3295 3310	5220 6270 8170

Часто заказываемыми аппаратами ВЭЭ являются аппараты со съемной крышкой и трубным пучком.

Аппараты ВПП
(вертикальные с плоскими днищами)

Условное обозначение	Объем, м.³	Диаметр, мм	Высота, мм	Ширина, мм	Масса, кг
ВПП1-1-10	10	2200	2900	2660	1930
ВПП1-4-10					2010
ВПП1-1-16	16	2600	3600	2730	2700
ВПП1-4-16					2800
ВПП1-1-25	25	2800	4400	2920	3380
ВПП1-4-25					3470

Аппараты ВПП как правило используются для приема, хранения и выдачи жидких невзрывоопасных, непожароопасных, нетоксичных сред плотностью не более 2000 кг/м³ при атмосферном давлении с постоянным или периодическим подогревом (или охлаждением).

Аппараты ВКП
(вертикальные с нижним коническим и верхним плоским днищами)

Условное обозначение	Объем, м.³	Диаметр, мм	Высота, мм	Ширина, мм	Масса, кг
ВКП1-1-10	10	2200	3340	2915	2040
ВКП1-4-10					2120
ВКП1-1-16	16	2600	3840	3410	2730
ВКП1-4-16					2870
ВКП1-1-25	25	2800	5040	3795	3920
ВКП1-4-25					4020

Аппараты ВКЭ
(вертикальные с нижним коническим и верхним эллиптическим днищами)

Условное обозначение	Объем, м.³	Условное давление, МПа	Диаметр, мм	Высота, мм	Ширина, мм	Масса, кг
ВКЭ1-1-1	1	0,6 1,0	1000	2150 2155	1350 1360	445 510
ВКЭ1-1-2	2	0,6 1,0	1200	2750 2745	1635 1645	650 760
ВКЭ1-1-3,2	3,2	0,6 1,0	1400	3255 3260	1925 1930	860 1070
ВКЭ1-1-5	5	0,6 1,0	1600	3860 3850	2240 2250	1395 1685
ВКЭ1-1-6,3	6,3	0,6 1,0	1600	4160 4170	2240 2250	1665 1990
ВКЭ1-1-10	10	0,6 1,0	2000	4600 4600	2695 2705	2320 2570

Аппараты ГКК
(горизонтальные с коническими днищами)

Условное обозначение	Давление, МПа	Объем, м.³	Диаметр, мм	Длина, мм	Высота, мм	Масса, кг
ГКК1-1-10-0,07	0,07	10	2000	3720	2685	2400
ГКК1-1-16-0,07		16	2000	3720	2685	3155
ГКК1-1-25-0,07		25	2400	5850	2990	4095
ГКК1-1-40-0,07		40	2400	9350	2990	5785
ГКК1-1-50-0,07		50	3000	7540	3600	7675
ГКК1-1-63-0,07		63		9540		9200
ГКК1-1-80-0,07		80		12040		11130
ГКК1-1-100-0,07		100		15040		15570

АППАРАТЫ ЕМКОСТНЫЕ ВЕРТИКАЛЬНЫЕ И ГОРИЗОНТАЛЬНЫЕ ОБЪЕМОМ ДО 0,63 КУБ.М.

Обозначение	Давл. Мпа	Масса, кг.	Диаметр мм	Высота мм	Ширина/длина мм

ВЭЭ
ВЭЭ2-1-0,01-0,6У	0,6	43	250	625	372
ВЭЭ2-1-0,01-0,6К		43
ВЭЭ2-1-0,025-0,6У	0,6	51	300	785	482
ВЭЭ2-1-0,025-0,6К		51
ВЭЭ2-3-0,025-0,6У		67		780	535
ВЭЭ2-3-0,025-0,6К		67
ВЭЭ2-1-0,04-0,6У	0,6	65	350	850	555
ВЭЭ2-1-0,04-0,6К		65
ВЭЭ2-3-0,04-0,6У		84		865	605
ВЭЭ2-3-0,04-0,6К		84
ВЭЭ2-1-0,063-0,6У	0,6	95	400	700	532
ВЭЭ2-1-0,063-0,6К		95
ВЭЭ2-3-0,063-0,6У		138		715	574
ВЭЭ2-3-0,063-0,6К		138
ВЭЭ2-1-0,1-0,6У	0,6	110	400	995	532
ВЭЭ2-1-0,1-0,6К		110
ВЭЭ2-3-0,1-0,6У		168		960	574
ВЭЭ2-3-0,1-0,6К		168
ВЭЭ2-1-0,16-0,6У	0,6	160	500	1015	632
ВЭЭ2-1-0,16-0,6К		160
ВЭЭ2-3-0,16-0,6У		230		1055	682
ВЭЭ2-3-0,16-0,6К		230
ВЭЭ2-1-0,25-0,6У	0,6	235	700	860	828
ВЭЭ2-1-0,25-0,6К		235
ВЭЭ2-3-0,25-0,6У		320		870	880
ВЭЭ2-3-0,25-0,6К		320
ВЭЭ2-1-0,63-0,6У	0,6	350	800	1405	930
ВЭЭ2-1-0,63-0,6К		350
ВЭЭ2-3-0,63-0,6У		545		1415	980
ВЭЭ2-3-0,63-0,6К		545
ГЭЭ
ГЭЭ2-1-0,1-0,6У	0,6	105	400	740	938
ГЭЭ2-1-0,1-0,6К		105
ГЭЭ2-1-0,16-0,6У	0,6	145	500	785	957
ГЭЭ2-1-0,16-0,6К		145
ГЭЭ2-1-0,25-0,6У	0,6	235	700	1095	841
ГЭЭ2-1-0,25-0,6К		235
ГЭЭ2-1-0,63-0,6У	0,6	375	800	1300	1426
ГЭЭ2-1-0,63-0,6К		375

ВЭП

Условное обозначение	Давление, Мпа	Масса, кг	Диаметр, мм	Высота, мм	Ширина, мм
ВЭП2-1-0,01-0,6У	0,6	45	250	530	420
ВЭП2-1-0,01-0,6К		45
ВЭП2-3-0,01-0,6У		60			470
ВЭП2-3-0,01-0,6К		60
ВЭП2-1-0,025-0,6У	0,6	65	350	610	520
ВЭП2-1-0,025-0,6К		65
ВЭП2-3-0,025-0,6У		85			570
ВЭП2-3-0,025-0,6К		85
ВЭП2-1-0,04-0,6У	0,6	85	400	670	590
ВЭП2-1-0,04-0,6К		85
ВЭП2-3-0,04-0,6У		105			640
ВЭП2-3-0,04-0,6К		105
ВЭП2-1-0,063-0,6У	0,6	120	500	670	690
ВЭП2-1-0,063-0,6К		120
ВЭП2-3-0,063-0,6У		145			740
ВЭП2-3-0,063-0,6К		145
ВЭП2-1-0,1-0,6У	0,6	135	500	860	690
ВЭП2-1-0,1-0,6К		135
ВЭП2-3-0,1-0,6У		170			740
ВЭП2-3-0,1-0,6К		170
ВЭП2-1-0,16-0,6У	0,6	190	600	910	810
ВЭП2-1-0,16-0,6К		190
ВЭП2-3-0,16-0,6У		235			860
ВЭП2-3-0,16-0,6К		235
ВЭЭ2-1-0,25-0,6У	0,6	230	700	1060	910
ВЭЭ2-1-0,25-0,6К		230
ВЭЭ2-3-0,25-0,6У		300			1010
ВЭЭ2-3-0,25-0,6К		300
ВЭЭ2-1-0,63-0,6У	0,6	450	800	1670	1040
ВЭЭ2-1-0,63-0,6К		450
ВЭЭ2-3-0,63-0,6У		600			1140
ВЭЭ2-3-0,63-0,6К		600

Условное обозначение:
ВЭЭ-2-1-0,1-0,6У

В – исполнение аппарата (В - вертикальное, Г - горизонтальное)
ЭЭ – с двумя эллиптическими днищами, ЭП - эллиптическое днище и плоская крышка
2 - неразъемный корпус
1 – без рубашки , 3 – с рубашкой,
0,1 – объем аппарата
0,6 – условное давление
У - низколегированная сталь (09Г2С), К-коррозионостойкая сталь ( 12Х18Н10Т)

Аппараты ГЭЭ

Аппараты ВЭЭ

Аппараты ВПП

Аппараты ВКП

Аппараты ВКЭ

Аппараты ГКК

Аппараты ВЭП
